Первое включение приёмника

Перед первым использованием поставьте приёмник на зарядку: подключите входящий в комплект блок питания 5 В / 2 А и кабель USB-A — USB-C, вставив разъём USB-C в гнездо (7) на рисунке 2 (быстрая зарядка). Загорится красный светодиод (5), который горит всё время зарядки. По её окончании он гаснет автоматически, сохраняя состояние аккумулятора.

_images/ms2_front_new1.png

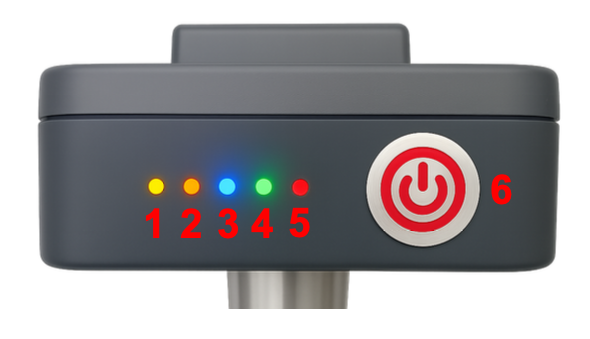

Рис.1 MS2, вид спереди

Нажмите и удерживайте кнопку включения (6) несколько секунд, пока приёмник не включится: питание подаётся, и на передней панели загорается красная подсветка кнопки (6).

Примечание

В отдельных экземплярах подсветка кнопки может быть белой или зелёной, хотя это встречается очень редко.

Ниже приведён обзор светодиодов и их цветов:

  • красный светодиод горит постоянно Состояние зарядки (5) до её завершения
  • оранжевый светодиод горит постоянно GNSS (1) — (геозона)
  • жёлтый светодиод горит постоянно GNSS (2) — до захвата спутников
  • жёлтый светодиод мигает GNSS (2) (спутники захвачены)
  • синий светодиод горит постоянно Bluetooth (3) — Bluetooth включён и подключён
  • зелёный светодиод мигает GNSS (4) (поправки получены, режим DGPS или FLOAT)
  • зелёный светодиод горит постоянно GNSS (4) (поправки получены, режим FIX)
_images/ms2_row_new1.png

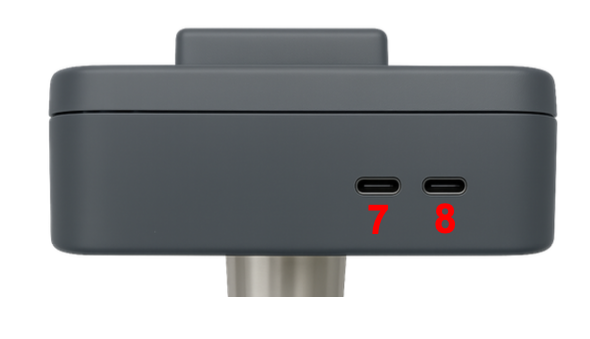

Рис.2 MS2, вид сзади

Примечание

  • Если светодиод GNSS (4) не горит, приёмник находится в режиме DGPS: спутники захвачены, но сетевые поправки не применяются
  • Для настройки или обновления устройства используйте входящий в комплект кабель USB/USB-C (8); см. главы Обновление прошивки и Загрузка конфигураций
  • Чтобы выключить систему GNSS, нажмите и удерживайте кнопку включения (6) несколько секунд до полного выключения
  • О дифференциальной обработке с помощью программ NTRIP-клиента см. главу NTRIP Client

Предупреждение

Внутри приёмника установлен микроконтроллер, который следит за зарядом встроенного аккумулятора: он предупреждает пользователя звуковым сигналом (зуммер с попеременным тоном) и красным миганием подсветки кнопки включения (примерно при 10 % заряда). Для подзарядки в поле достаточно обычного повербанка.

Чтобы зарядить встроенный аккумулятор, вставьте кабель USB/USB-C во внутреннее гнездо (7). Систему можно заряжать и через внешний порт (8), но зарядка будет медленнее: этот порт предназначен для связи между компьютером и приёмником и хуже подходит для зарядки.

Следует учитывать, что:

  • Ёмкость встроенного аккумулятора составляет 4000 мА·ч
  • В стандартных условиях в режиме RTK система потребляет около 350 мА·ч
  • Таким образом, время автономной работы приёмника составляет около 11,43 часа в стандартных условиях
  • Внутренний порт приёмника (7) отдаёт около 720 мА·ч
  • Внешний порт приёмника (8) отдаёт около 350 мА·ч

Для работы приёмника в режиме NRTK нужны учётные данные для доступа к опорной сети GNSS и подключение к передаче данных через программу, которую обычно называют NTRIP-клиентом. Этой теме посвящён отдельный раздел.

Здесь — короткое видео, в котором показана вся процедура.
